みなさんこんにちは、DIY Renovaです。

家の電気まわりを考え始めると、かなり早い段階で気になるのが「分電盤」です。スイッチやコンセントは目に入りやすいですが、本当に家全体の電気を整理し、安全を守り、将来の拡張まで左右しているのは、むしろ分電盤のほうです。

セルフリノベーションをしていると、「回路を増やしたい」「IHやエアコン、EV充電に備えたい」「太陽光や蓄電池を後から入れたい」といった話が必ず出てきます。そのとき、分電盤をただの「ブレーカー箱」と見ていると、判断を誤りやすいです。実際には分電盤は、「電気を分ける箱」ではなく、「保護」「遮断」「計画」「拡張」の中心になる装置です。

この記事では、日本の住宅を前提に、「分電盤は何からできているのか」を、DIY目線でも迷いにくいように、用語の意味から順に整理していきます。あわせて、「HEMS」「リミッタースペース」「感震ブレーカー」「避雷器」「EV対応」「太陽光対応」など、最近の住宅分電盤でよく見る機能もまとめていきます。なお、この記事は「分電盤そのものの理解」に特化し、施工手順の詳細には踏み込みません。日本では分電盤内部の増設・交換・結線は電気工事士の資格や法令遵守が前提になるため、その点は必ず切り分けて考えるのがおすすめです（経済産業省, 2025; Panasonic, n.d.）。

そもそも自分の家のリノベーション・リフォームってどこまでやっていいの？どこから始めればいいの？というかたはこちらから。具体的なリフォームの工程や施工などについて知りたい方はこちらのページも是非ご覧ください！

本ウェブサイトの更新の情報を月１でまとめてお届けするニュースレターもございますので、ご関心のある方はぜひご登録ください。

ニュースレター登録/ Subscribe to Newsletters

また、本資料が必ず正しいということではなく、あくまで参考情報としてみてくださいね。

それでは、どうぞ。

分電盤とは何か

分電盤とは、家に引き込まれた電気を、各部屋や各設備の回路に分けて配るための盤です。ただし、それだけではありません。分電盤の本質は「異常が起きたときに止める」「回路ごとに守る」「家全体の容量を管理する」ことにあります。たとえば、ある回路で電流が流れすぎたとき、漏電が起きたとき、地震後に通電火災を防ぎたいときなど、分電盤が電気を止める判断の起点になります（Panasonic, n.d.; TEMPEARL, n.d.）。

海外の読者向けにざっくり言うと、日本の住宅用分電盤は「consumer unit」や「load center」に近い存在ですが、日本では単相3線式100/200V、漏電保護、感震対策、スマートメーター連携など、日本独自の事情がかなり強く反映されやすいのが特徴です（Panasonic, n.d.; ECHONET, n.d.）。

分電盤を構成する基本パーツ

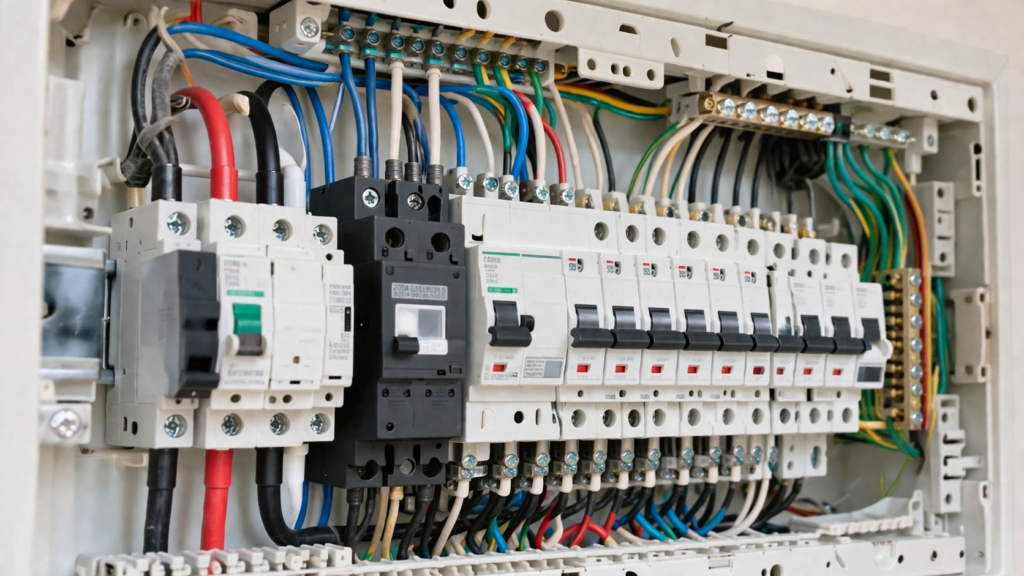

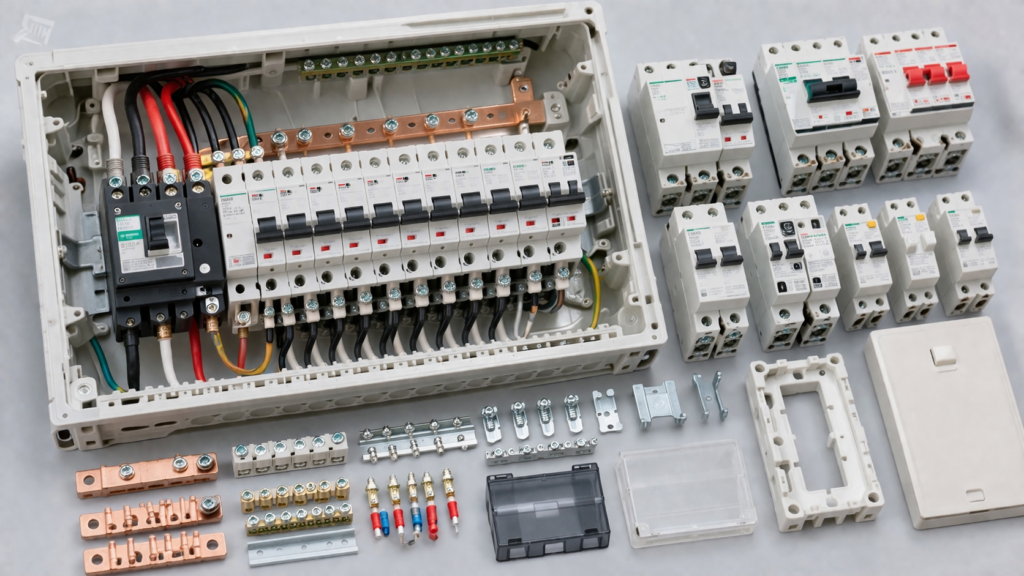

まずは、分電盤を「箱の中に何が入っているか」で理解すると全体像がつかみやすいです。

箱体

箱体は、いわゆる「外側のケース」です。樹脂製や金属製があり、住宅用では意匠性や施工性を考えた薄型タイプも増えています。最近の製品は、壁面に納まりやすい薄型設計や、建築モジュールに合わせやすいサイズ展開が特徴です（Panasonic, n.d.）。

主幹ブレーカー

主幹ブレーカーは、家全体の電気の入口側を守るブレーカーです。「この家で同時にどれくらい使えるか」の上限に深く関わります。過電流が流れたときに家全体を止める役割があり、引込幹線を保護する目的で設けられます。パナソニックの基礎解説でも、主幹は引込幹線を保護するためのものと整理されています（Panasonic, n.d.）。

分岐ブレーカー

分岐ブレーカーは、各部屋や各設備の回路ごとに分かれている小さなブレーカーです。照明回路、一般コンセント回路、エアコン専用回路、IH専用回路、洗面室まわり、電子レンジ、トイレ、EV充電など、用途に応じて回路を分けて保護します。ここが多いほど、設備を細かく分けて安全管理しやすくなりますが、ただ多ければ良いわけではなく、将来何を専用回路にしたいかまで含めて考えるのが重要です（Panasonic, n.d.; DIY Renova, 2025）。

漏電遮断機能

「漏電」とは、本来流れるべきでない場所に電気が漏れることです。水まわりや劣化配線、絶縁低下などで起こり、感電や火災リスクにつながります。住宅分電盤では、漏電保護機能を持つ構成が重要です。製品分類や法規の文脈でも、漏電遮断器は住宅の安全機器として中核的な位置づけです（METI, 2025; TEMPEARL, 2021）。

基本的にすべての新品の分電盤にはついているはずですが、壊れた時などの交換のためにも個別で販売されているようですね！

母線・内部配線・端子

分電盤の中では、各ブレーカーをつなぐための導体や端子台が使われています。最近は盤や制御盤の世界で、施工性向上やゆるみ低減のため、ねじを使わない「プッシュイン」系の端子も注目されています。住宅用分電盤ですべてが同じではありませんが、「内部の接続方法も進化している」と知っておくと、古い盤と新しい盤の差が見えやすいです（JECA, 2023）。

リミッタースペースとは何か

「リミッタースペース」は、古い住宅分電盤や一部製品の型番選定でよく出てくる言葉です。これは、契約アンペアを制限する機器、いわゆる「アンペアブレーカー」や関連機器のためのスペースを意味します。昔の住宅では、このスペースがあるかどうかで盤の構成が変わることが多く、現在でも製品ラインアップに「リミッタースペース付」「なし」が並ぶことがあります（Panasonic, n.d.）。

ここでややこしいのは、「今の家でも必ず必要」というわけではない点です。電力会社の契約方式やスマートメーター化の進み方によって扱いが変わるため、現場では「既設の契約方式」「電力会社側の機器構成」「盤の更新時に何を残すか」の確認が重要になります。つまり、DIY目線では「リミッタースペースは昔の名残だから無視していい」でも「絶対必要」でもなく、「今の契約と盤の更新方針で決まる項目」と理解するのが実用的です（Panasonic, n.d.; METI, 2026）。

分電盤を探すときは『リミッタースペース付か、なしか』を商品ページで必ず確認しましょう！

下記は「あり」と「なし」タイプです。見てみてください。

HEMSとは何か

HEMSは「Home Energy Management System」の略で、家庭内のエネルギーを見える化し、制御する仕組みです。日本では、スマートメーターや対応家電、太陽光、蓄電池、給湯器、EV充電器などとつながることで価値が出やすい仕組みとして普及してきました。ECHONETの説明でも、HEMSは家庭で使うエネルギーを「見える化」し、HEMS対応家電や住宅設備を「制御」できるシステムとされています（ECHONET, n.d.）。

DIYの人がHEMSを知っておくべき理由は単純で、「分電盤の選び方が変わる」からです。今はただの照明とコンセントだけでも、数年後に太陽光、蓄電池、EV、エコキュート、スマート家電を入れる可能性があるなら、HEMS連携の余地がある分電盤のほうが長期的には有利です。パナソニックでも、HEMSと連携して見える化に対応するEV・PHEV回路対応分電盤が案内されています（Panasonic, n.d.）。

例えば、下記はHEMSが入っている分電盤の例です。

やっぱりHEMSは入ってるだけで価格帯がだいぶ変わる印象。

HEMSの中身は「見える化」だけではない

HEMSというと、「電気代が見えるモニター」くらいの印象を持たれがちですが、実際にはそれだけではありません。JEMAの資料では、HEMS導入によって電気の流れの見える化に加え、宅内機器の連動制御や、外部サービス連携による付加価値向上が説明されています（JEMA, 2021）。

つまり、HEMS対応分電盤や周辺機器を選ぶ意味は、「今の節電」だけでなく、「将来の制御の入口を持つ」ことでもあります。特に、太陽光＋蓄電池＋EVの組み合わせでは、「いつ充電するか」「どの時間帯に使うか」が効率や経済性に影響しやすいため、分電盤とHEMSの相性は無視しにくくなっています（METI, 2025; ECHONET, n.d.）。

スマートメーターとＢルート

HEMSを語るうえで避けて通れないのが「スマートメーター」と「Bルート」です。スマートメーターは通信機能付きの電力量計で、日本では普及が進み、需要家のデータ活用基盤として重要になっています。Bルートは、そのスマートメーターから家庭側のEMSやHEMSへ情報を渡す経路です（METI, 2026; 資源エネルギー庁, 2016）。

JEMAの解説でも、Bルートを使うとスマートメーターの計量データをHEMSがリアルタイムに取得できると説明されています（JEMA, 2025）。

DIYでここを押さえる意味は、「HEMS対応」と書かれていても、何にどうつながるかを見ないと意味が薄いからです。単にアプリがあるだけなのか、ECHONET Liteで他社機器とつながるのか、Bルートで実測データを取れるのか。この差はかなり大きいです。

ECHONET Liteとは何か

ECHONET Liteは、日本でHEMSと機器をつなぐときに非常によく出てくる通信規格です。異なるメーカーの機器同士でも、共通仕様で接続・制御しやすくする役割があります。JEMAのZEH向け資料でも、政府がスマートホームを構成するHEMSの公知な標準インターフェースとしてECHONET Liteを推奨していると説明されています（JEMA, 2018）。

かなり簡単に言うと、「機械同士が同じ言葉を話せるようにするルール」です。将来の拡張性を重視するなら、分電盤単体よりも、「その盤が乗るシステム全体が、どの規格に開いているか」を見るほうが後悔しにくいです。

最新の住宅分電盤で増えているパーツ

ここからは「最近の分電盤は何が付いているのか」を見ていきます。住宅分電盤は、昔の「主幹＋分岐」だけの箱から、かなり多機能化しています。

感震ブレーカー

感震ブレーカーは、一定以上の揺れを感知すると電気を止める装置です。パナソニックでは、震度5強以上で主幹ブレーカーを自動OFFにし、地震後の通電火災を防ぐ機能として案内しています。経済産業省も、感震ブレーカーを地震時の通電火災対策として普及啓発しています（Panasonic, n.d.; METI, 2015）。

日本の木造住宅、とくに古い住宅を触る人にはかなり相性の良い考え方です。耐震だけでなく、「揺れたあとに電気がどうなるか」まで含めて考える発想だからです。

避雷器

避雷器は、雷サージから家電や設備を守るための機器です。住宅分電盤の中に搭載されるタイプがあり、パナソニックでも「かみなりあんしん ばん」として案内されています（Panasonic, n.d.）。

PC、ルーター、給湯器、エアコン、太陽光関連機器など、電子制御が増えた住宅では、昔より重要度が上がっています。「雷は落ちていないのに壊れた」というケースでも、サージの影響はあり得るため、最新パーツとして覚えておく価値があります。

EV・PHEV充電回路対応

電気自動車やプラグインハイブリッド向けの専用回路を前提とした分電盤です。EV充電は連続負荷になりやすく、一般コンセント回路と同列には扱いにくいので、最初から分電盤側で想定しておくと計画が楽になります。パナソニックやテンパールでも、EV・PHEV回路対応や関連機能付き住宅分電盤がラインアップされています（Panasonic, n.d.; TEMPEARL, n.d.）。

太陽光・蓄電池・創エネ対応

近年の分電盤では、太陽光発電、家庭用燃料電池、エコキュートなどを前提にした「創エネ対応」構成が一般化しています。パナソニックの住宅分電盤ラインアップでも、太陽光発電システムや家庭用燃料電池用ブレーカを搭載した住宅分電盤が示されています（Panasonic, n.d.）。

DIY視点で大事なのは、「今すぐ太陽光を入れないとしても、将来対応の余地を持つか」です。盤そのものを後から再交換するのは、壁仕上げや周辺配線への影響も大きいので、初回選定で少し余裕を持たせる意味は大きいです。

電力量モニター・通信ユニット連携

HEMS対応盤では、通信ユニットやモニターと連携し、消費電力の見える化や制御に対応するものがあります。これは単なる便利機能ではなく、今後のスマートホーム化の基盤です。JEMAやECHONETの資料でも、見える化に加えて制御やサービス連携がHEMSの価値として整理されています（JEMA, 2021; ECHONET, n.d.）。

結構ハードウェアで持とうとするとなかなか高価です・・・。

スマホやタブレットで見れるシステムもある場合があるので、まずはそれでできるか見てみたほうがいいかもしれない？

いま分電盤を見るときに、最低限チェックしたいこと

分電盤を勉強するとき、初心者が最初に見るべきポイントは意外と絞れます。

  • 1つ目は「主幹容量」です。家全体でどれだけ使える前提かに関わります。
  • 2つ目は「分岐回路数」です。今だけでなく、将来専用回路が必要になる機器まで考えます。
  • 3つ目は「リミッタースペースの有無」です。既設契約との整合が必要になることがあります。
  • 4つ目は「漏電保護・感震・避雷」の有無です。安全思想の差が出ます。
  • 5つ目は「HEMS・太陽光・EVへの対応余地」です。後から効いてきます。
  • 6つ目は「メーカーのラインアップの深さ」です。同じシリーズで増設や将来変更がしやすいかは、地味ですが大事です（Panasonic, n.d.; TEMPEARL, n.d.）。

分電盤の選び方全体は 60A分電盤の選び方とおすすめメーカー・商品 も併せてご覧ください。

60A分電盤の選び方とおすすめメーカー・商品【リフォーム・リノベ】

将来の電気計画全体は 電気計画をするための考慮すること・気を付けること

電気計画をするための考慮すること・気を付けること【DIYリノベ】

太陽光やDIYの資格範囲まで視野に入れるなら、第二種電気工事士の資格を持ってるとできる住宅DIY や 電気屋さんに頼むべき電気関係の工事と依頼方法 などもご覧ください。

第二種電気工事士の資格を持ってるとできる住宅DIY【セルフリノベ】
【リノベ】電気屋さんに頼むべき電気関係の工事と依頼方法【DIYリフォーム】

まとめ

分電盤は、「主幹ブレーカー」と「分岐ブレーカー」が入った箱、という理解だけではもったいない設備です。実際には、家全体の安全、容量設計、拡張性、そして将来のスマートホーム化まで左右する「電気の司令塔」です。

とくに最近は、「HEMS」「スマートメーターBルート」「ECHONET Lite」「感震ブレーカー」「避雷器」「EV対応」「創エネ対応」など、分電盤の周辺概念が一気に広がっています。だからこそ、DIYで家づくりを考える人ほど、「分電盤＝古くて地味な箱」と見ないほうがいいです。

むしろ、ここを理解すると、家全体の電気計画がかなりクリアになりそうですね！
